电器的普工是做什么的？

电器的普工即电工，是研究电磁领域的客观规律及其应用的科学技术，以及电力生产和电工制造两大工业生产体系。 电工常识

1、装饰前一定要有（强电，弱电）施工图，竣工时提供电气工程竣工图。

2、电气安装施工人员应持证上岗。

3、配线应分色，相线（L）颜色应统一，零线（N）宜用黑色，保护线（PE）必须用黄绿双色。

4、塑料电线保护管及接线盒外观不应有破损及变形。

5、配管一般为4分管（DN15）、6分管（DN20），轻型管壁厚2 .0±0.3mm，穿线不多于4根。

6、普通用电器配2.5mm2 铜导线。空调等大功率用电器需配4mm2 或6mm2铜导线。

7、强电路和弱电路禁止穿在同一套管内。

8、同一室内的电源、电话、电视等插座应在同一水平标高上，高差应小于5mm。

9、在灯具安装时，必须将灯具设计安装固定点全数固定。

10、吊顶内分线盒的设置：凡出现需要引线，接线的部位，均需设置分线盒。且不得固定于木龙骨上，应固定于顶上。

家庭装修，到底怎样配置电线？

我是一名职业电工，一直在东京做室内装修等工作，经验都是在日本这边积累的。针对这个问题，我发表一下自己的看法，仅供参考。正常来说，室内布置电线前，电气设计师会根据客户家中的面积布局和电器的功率等因素来设计并打印设计出图纸（日本是这样），然后电工按照要求去布线。

照明灯

国内，在没有吊顶时如果吸顶灯需要移动位置的，电工通常在混凝土顶棚开一条很小的槽，只能放入电线那么大，然后直接从照明灯底盒甩出来2根BV线，直接拽到想安装灯的位置，最后水泥一抹平就就看不出来了（我亲眼见到的）。然后像客厅有吊顶的地方，反而电工会将电线管固定在顶棚，然后弄得漂漂亮亮的最后穿线等着安装筒灯。

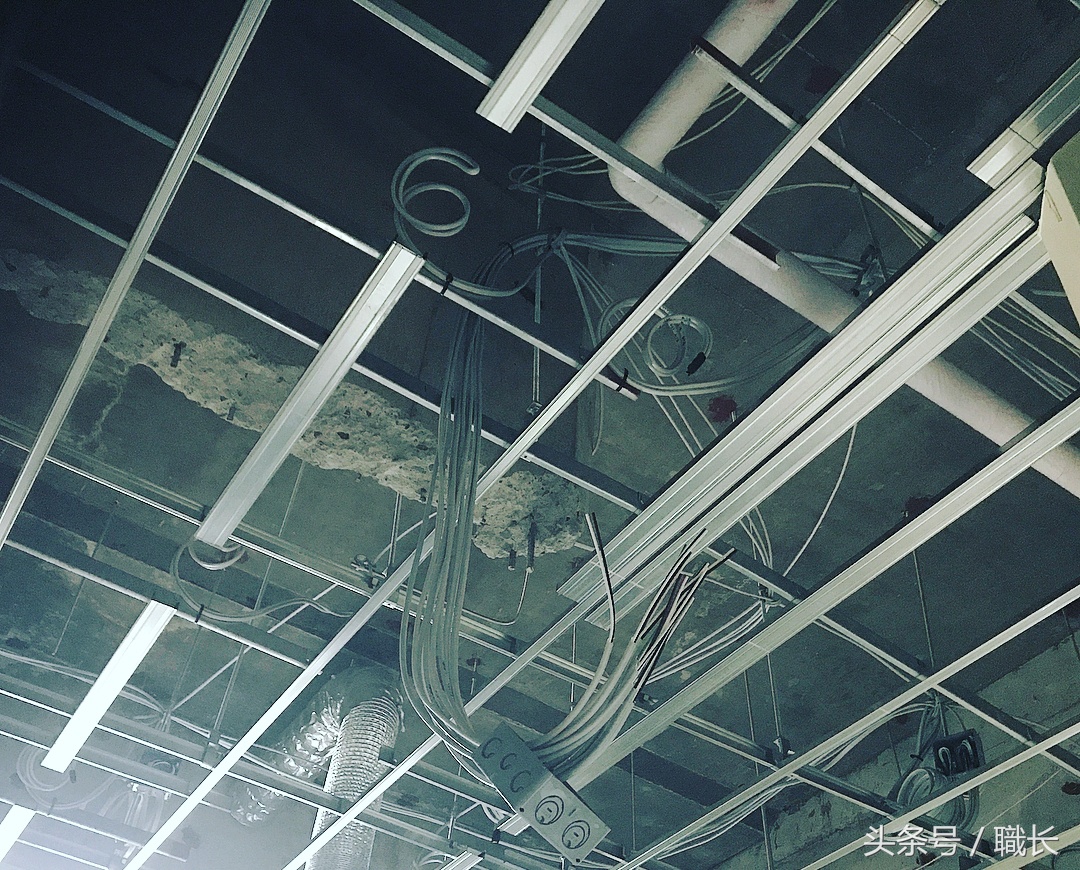

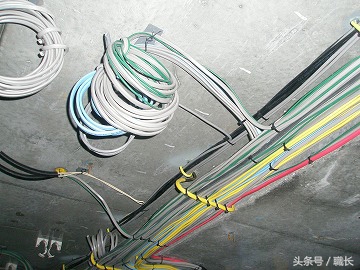

日本，在吊顶天花板上方布线就省事很多了，像上图那样拿个专门的胶贴贴在混凝土顶棚上，然后将电线固定在上面就完事了（图一也是日本），就这么简单。

开关插座

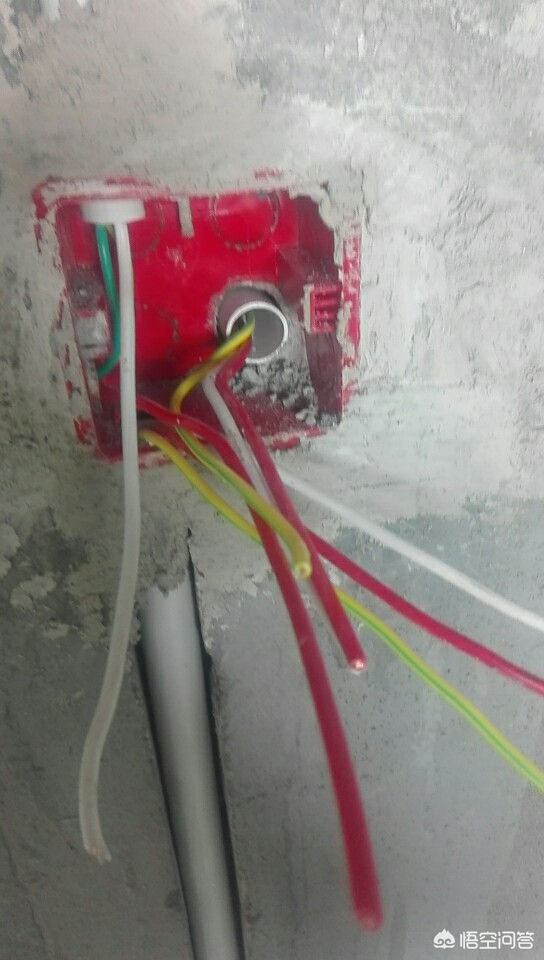

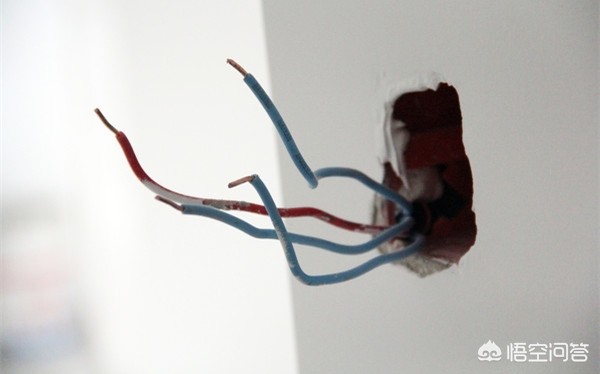

国内的开关插座面板，都是建楼时预埋好的暗盒与管子直接穿线就行，如果位置需要改动，会在新位置进行开槽（在墙上打洞后放入暗盒），再进行穿线。

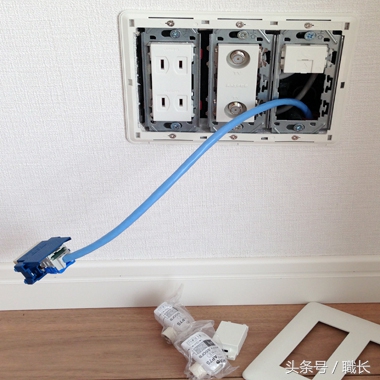

日本这面，首先不存在位置需要改动的事，因为日本设计师会推荐最理想的位置，基本让你找不出需要更改的理由，而且之前与客户沟通确认过。（日本人比较听话，专业的人说啥就是啥，好比去饭店吃饭服务员不给你安排座位，他们就站在门口等，不会随便找座位坐下），日本安装开关插座都是在轻钢龙骨加石膏板墙壁安装，所以不会在墙上开槽。

所以，电线怎么布置好？主要还是看是否符合规范，像刚才说的客厅电线套管，卧室电线直接埋墙里面就有些过分了。觉得回答不错，请帮忙“点赞”。

我是在日本工作的华人电工职长，在东京做建筑安装和室内装修等工作多年，专注发掘两国家居，装修，建筑的不同之处，喜欢请点〖关注〗每期新内容都会推送给你。

先给你一个标准的电线配置清单：配电箱内电线4平方（毫米）；照明回路电线1.5平方；普通插座回路2.5平方；大功率插座回路4平方。

上述既是如今标准的电线配置清单，又是电线配置的最低标准。实际使用时，往往会在此基础上进行改进（也可以直接投入使用）——

进一步的选择

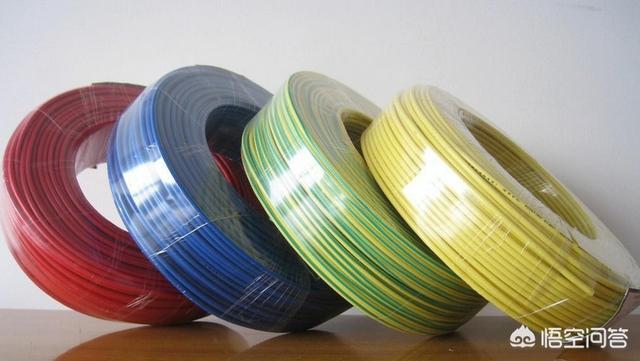

照明回路通常使用2.5平方电线，这是因为，照明回路的电线用量较少，如果为了照明回路单独购买一盘1.5平方（一盘是100米，电线都是按“盘”出售）——照明回路需要两种颜色（零线和火线），因此需要至少购买两盘，这势必会造成大量的浪费。

因此，中小户型没有必要为照明回路专门购买电线，直接使用2.5平方电线的余料即可。

普通插座回路，如果插座数量较多，往往会使用4平方电线——比如厨房等用电密集的场所，干路电流比较大。此时就需要增加电线平方数，至少要增加干路电线的平方数。

大功率插座回路，偶有使用6平方电线的情况——如今的一些超大功率用电器已经走入寻常百姓家，比如一些即热式电热水器等，它们的工作电流很大，需要匹配更粗的电线，以保证电器可以正常、安全使用。（线路中的任何一处电线都不得超过配电箱内配线，因此如果打算使用6平方电线，就必须将配电箱内配线同时更换，否则就像“木桶原理”，线路的负载量依旧没有增加。）

地线的负载电流较小，因此对地线的要求并不高。房间内的所有地线，均可使用1.5平方电线——1.5平方以上即可，无论零线和火线的平方数是多少。

注意：装修时鼓励大家充分利用更粗一级电线剩余的余料，但是一定要保证每属性（零线、火线、地线）电线的颜色相同——整个房间内都要相同。

装修中电路配置对于业主来讲是最容易迷糊的地方，因为专业性比较强，一下子还测不出了（虽然可能都通电），所以大家有必要了解下，其中要注意的几个要点，

1.首先配电箱的各分路的容量总和不得超过进户线的总量，现在一般的家庭入户线是十平，相应的回路最好都配置漏电保护

2.普通插座，照明灯具使用2.5平的电线，空调，厨房，直热式电热水器，按摩浴缸，等大功率电器插座使用4平的电线，

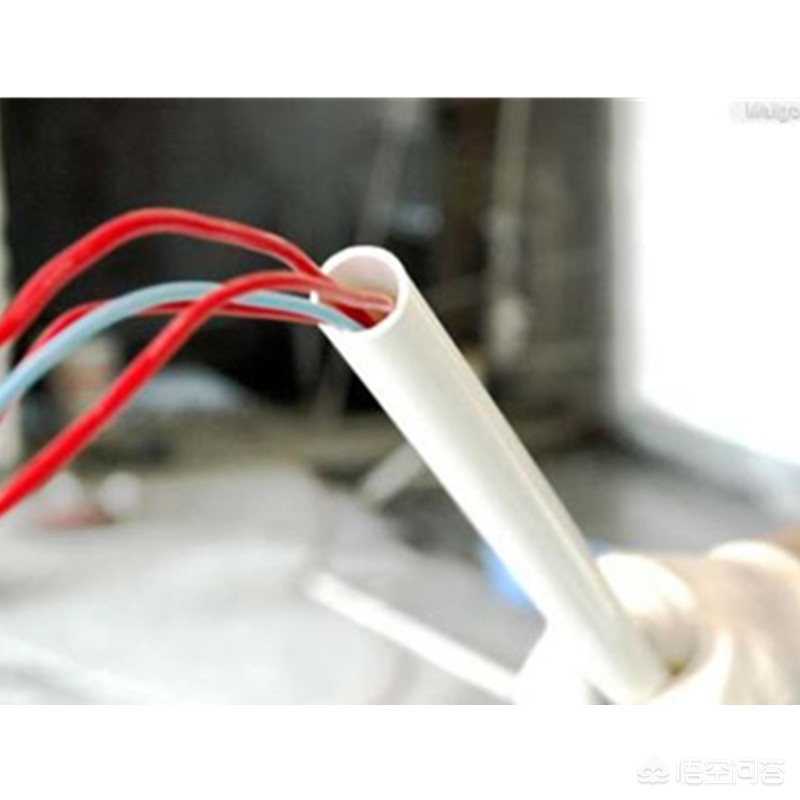

3.每条线管内电线的总截面积不应超过线管截面积的百分之四十，比如20MM的线管里面不能超过5根2.5平的电线

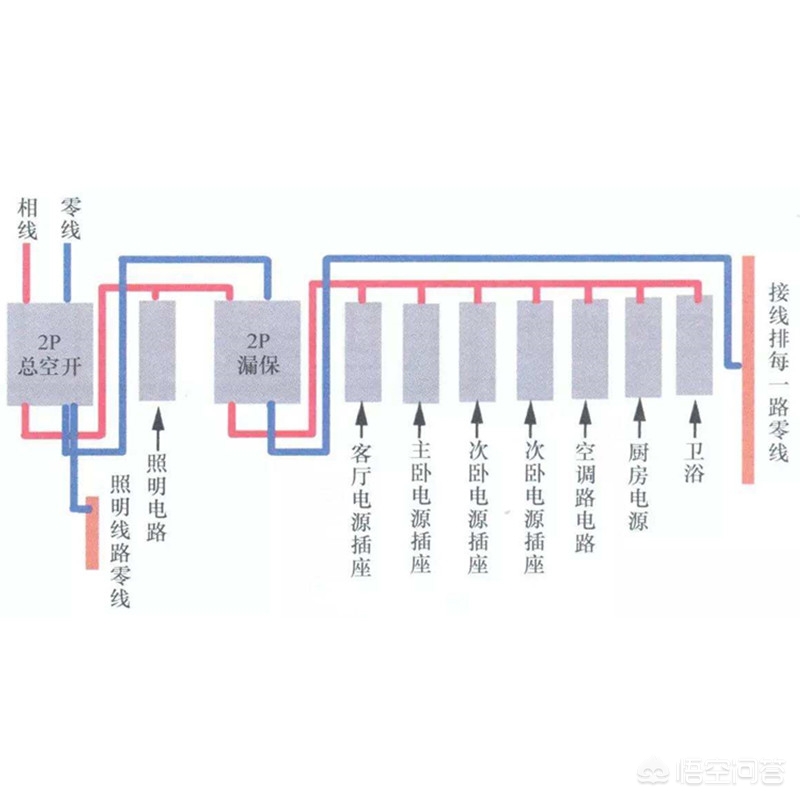

4.各回路的配置可以按照居室来区分，厨房一组，卫生间一组，客厅一组，各居室各一组，空调可以单独一组，

本人在长沙从事装修行业，多多关照，各位看官不吝点赞关注，答得不到之处欢迎指正谢谢
