大功率漏电保护器接线图-漏电保护器接线方法？

大家好，今天小编关注到一个比较有意思的话题，就是关于大功率漏电保护器接线图的问题，于是小编就整理了3个相关介绍大功率漏电保护器接线图的解答，让我们一起看看吧。

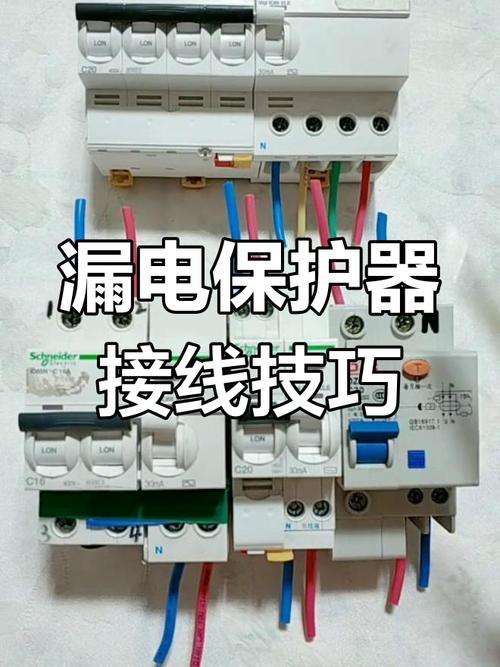

漏电保护器接线方法？

接线方法如下：

1、零线接到（N)火线接到另一个就可以。

2、用电笔测一下，找到零线和火线。然后对应连接。

3、蓝色是零线，红色是火线，特别注意，接线之前一定要断电，零线和火线不要接反。

接线注意：

对于1p+N漏电断路器，N极没有过载保护特性即没流脱扣功能。如果电源侧接反，当关掉开关后，火线仍然带电，因为1P+N只断开火线，不断开零线。如果漏电保护器输入输出接反，会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电，以致长时间通电而烧毁。

漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。

正电漏电保护器的接法？

关于正电漏电保护器的接法主要包括以下步骤：

1. 确定漏电保护器的类型：根据电气设备的供电方式和使用环境，选择合适的漏电保护器类型。例如，单相 220V 电源供电的电气设备应选用二极二线或单极二线式漏电保护器；三相三线式 380V 电源供电的电气设备应选用三极式漏电保护器；三相四线式 380V 电源供电的电气设备或单相设备与三相设备共用的电路，应选用三极四线或四极四线式漏电保护器。

2. 接线：将漏电保护器的进线（IN）接至电源线，出线（OUT）接至负载线。同时，将漏电保护器的接地线（PE）与电气设备的接地线连接，以确保安全。

3. 连接电气设备：将电气设备的电源线分别接入漏电保护器的进线和出线，确保电气设备正常供电。

4. 测试：在接线完成后，使用试电笔或万用表检测电气设备是否正常工作。同时，模拟漏电情况，观察漏电保护器是否能够及时切断电源，以确保人身安全。

5. 调整漏电保护器的参数：根据电气设备的实际需求，调整漏电保护器的额定漏电动作电流、额定电压、短路分断能力等参数，以确保其在正常使用过程中的安全性能。

注意事项：

1. 请遵循漏电保护器的接线图和说明书进行接线，确保正确无误。

2. 接线时，务必确保电源线和负载线的连接可靠，避免接线松动或短路等安全隐患。

3. 定期检查漏电保护器的工作状态，发现异常情况及时处理。

4. 切勿将漏电保护器接线至带有漏电保护功能的插座，以免造成误动作或故障。

5. 注意漏电保护器的额定电流和功率，确保其符合被保护电气设备的电流和功率要求。

浪涌过欠压保护器漏电保护器总开如何接线？

在电气系统中，浪涌过欠压保护器、漏电保护器和总开都是为了保障设备和人身安全而使用的。它们之间的接线顺序需要严格按照规范进行，否则会导致设备故障或者甚至危及人身安全。

一般情况下，接线顺序如下：

1. 首先将总开与电源线连接，在总开的前一端接入流量计，并将流量计与浪涌过压保护器连接。

2. 在浪涌过压保护器后面接入欠压保护器以及漏电保护器。

3. 最后将漏电保护器与设备接入。

需要注意的是，如果出现漏电等异常情况，漏电保护器会自动切断电源以确保人身安全。同时，在使用过程中也要定期检查这些保护装置是否正常工作，确保其有效性。

总之，在进行以上接线时，请务必参考具体设备和厂商提供的相关说明，并由专业人员进行操作。

到此，以上就是小编对于大功率漏电保护器接线图的问题就介绍到这了，希望介绍关于大功率漏电保护器接线图的3点解答对大家有用。
