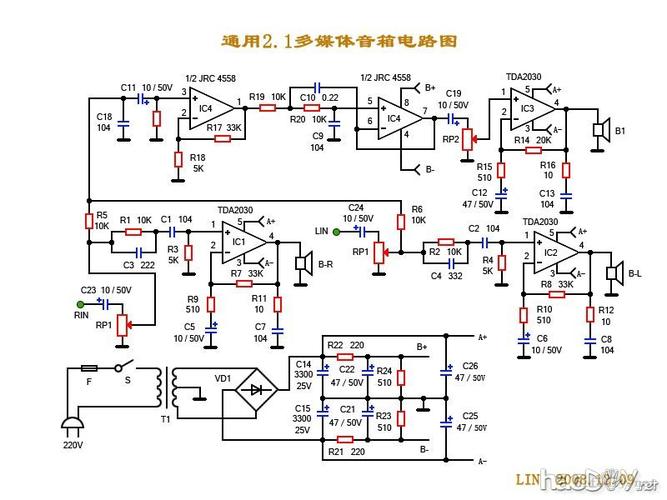

低音炮电路图如下：

这个是现在主流车载大功率低音炮的设计图，非常完美，功率相当高，特别是低音效果特别明显，并且对管的选择很多。选择余地非常大， 最高可以选择150W的对管驱动 。

电力知识接插线板？

首先感谢题主的邀请：

题主的问题是：电力知识接插线板？

我通过题主提出的问题和给出了两幅附图，你好回答答题的参考

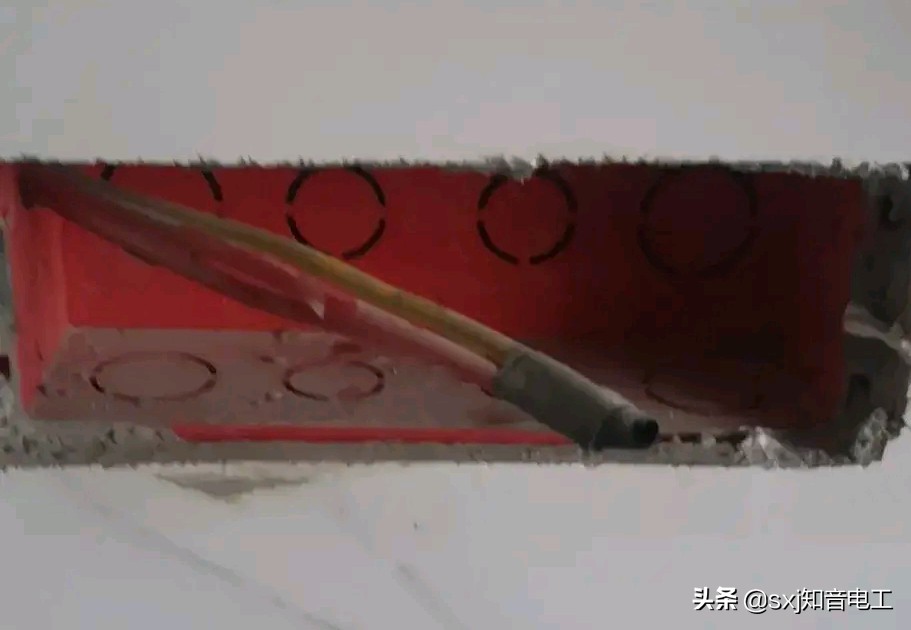

上图是墙壁上暗装的线盒底座，预留了 2根或者是3 根电线，（图片模糊不清，分不清是两根或者三根电线）

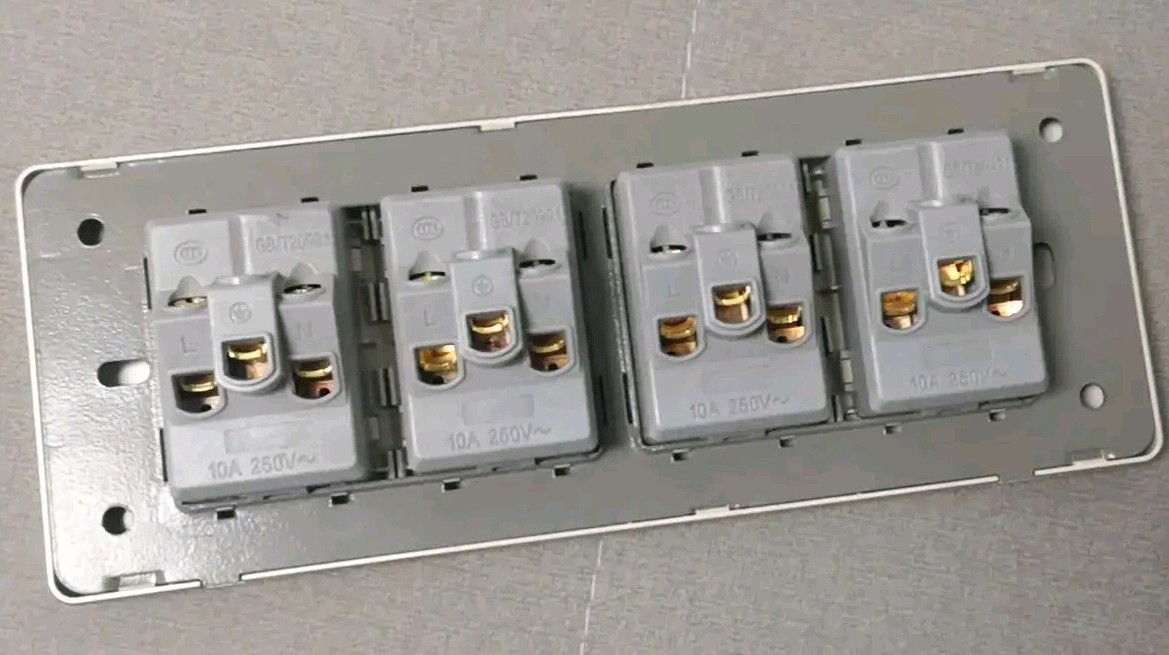

上图所示：多孔插座排（背面）。

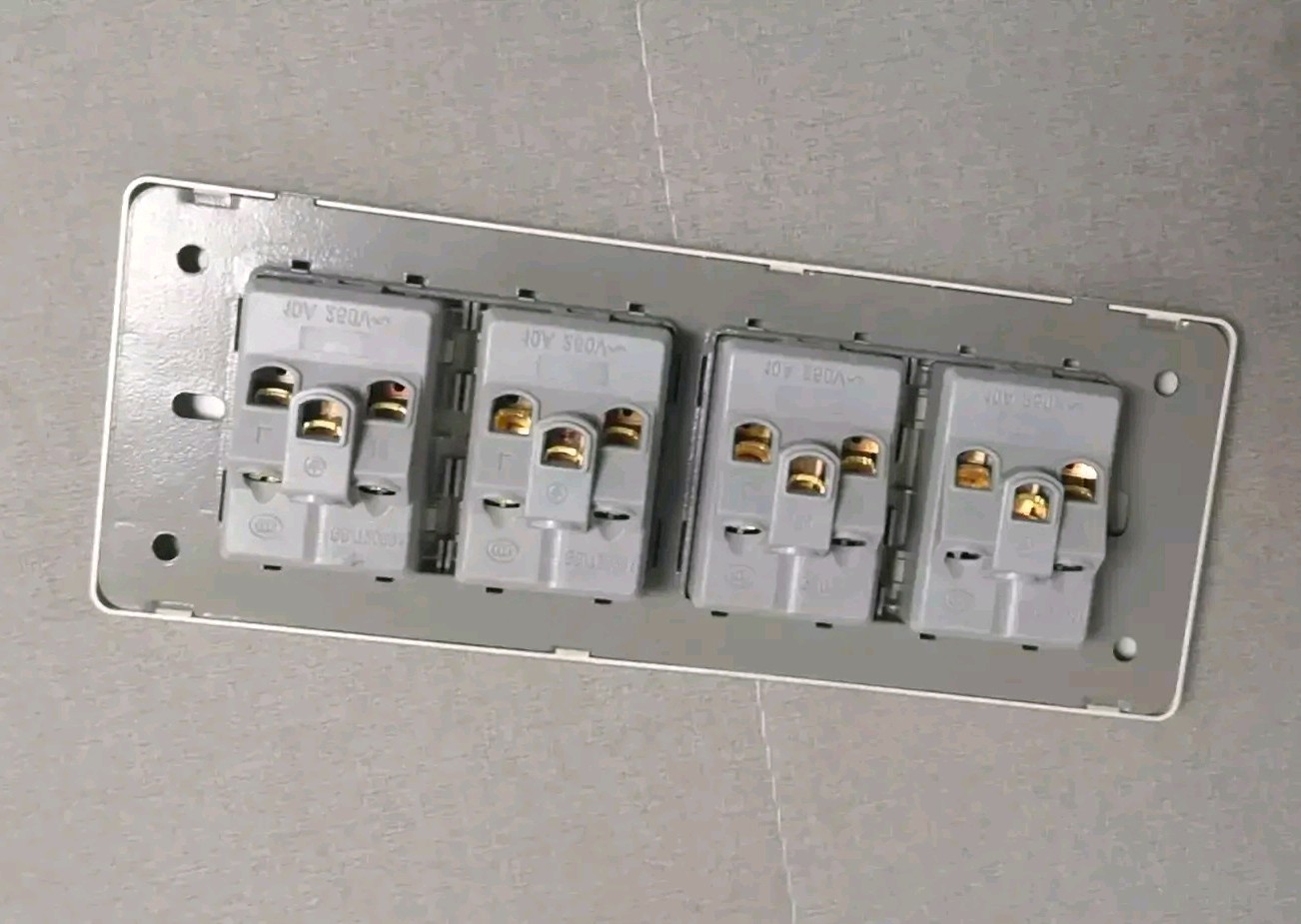

我通过仔细看周，可以断定，这是分别由4个独立的单相3孔或5孔插座组成的组合集中插座。

面板怎么串联？墙里三根线怎么接到面板（插座）上？

面板介绍

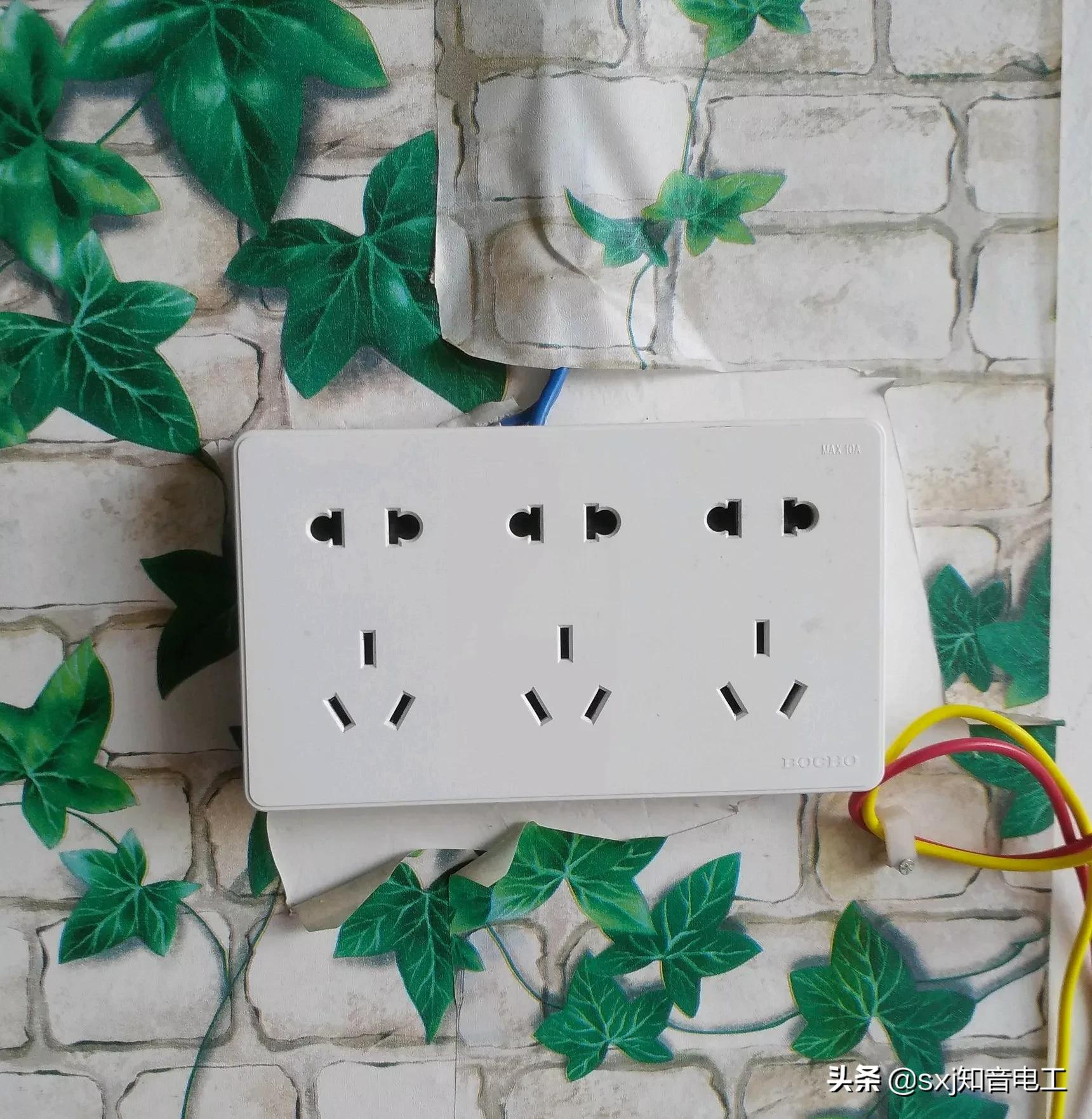

日常生活中，室内电路安装中：我们常使所说的面板，一般情况下是指墙壁插座面板或开关面板，当然，在这里我们指的是插座面板。

上图所示：墙壁插座面板。

插座面板接线安装

插座面板是我们家居室内装修经常用到的电工电料。主要用途是方便电器的电源连接使用。

插座面板正面接线地线，零线，火线实图。

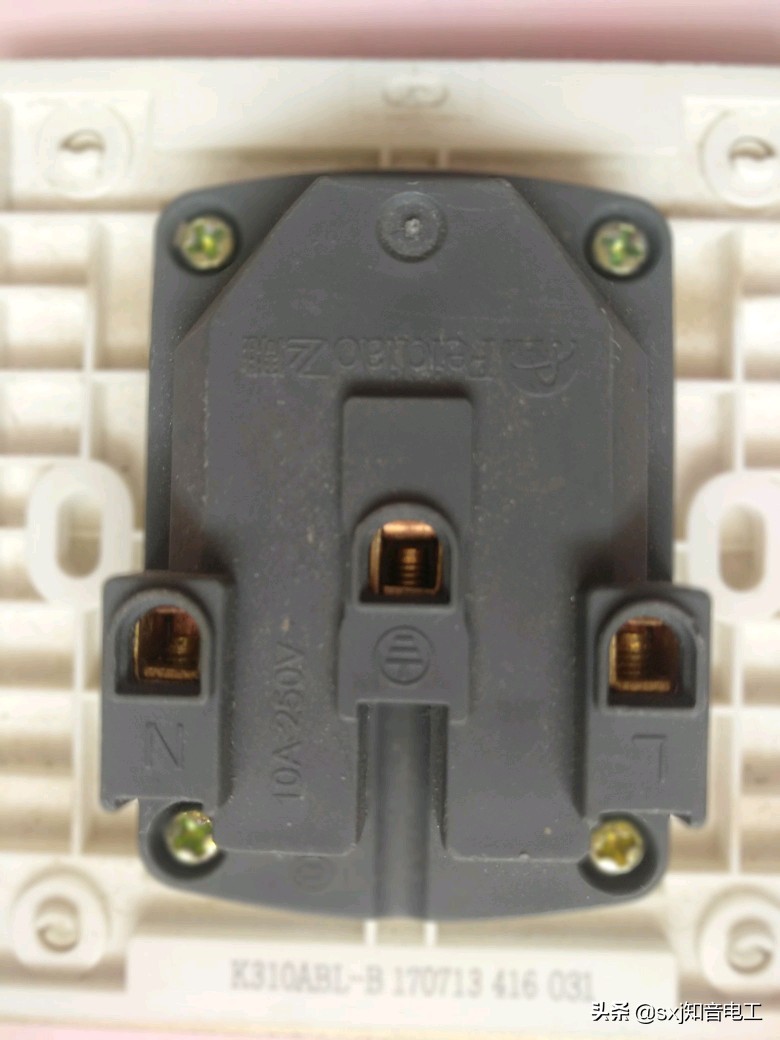

单相插座接线端子标示图（背面）

经常使用的普通的面板插座有10A的2孔插座，5孔插座，多孔插座插排。

16A的插座一般来讲，给空调用电以及大功率家庭用电器使用。

插座接线方法：

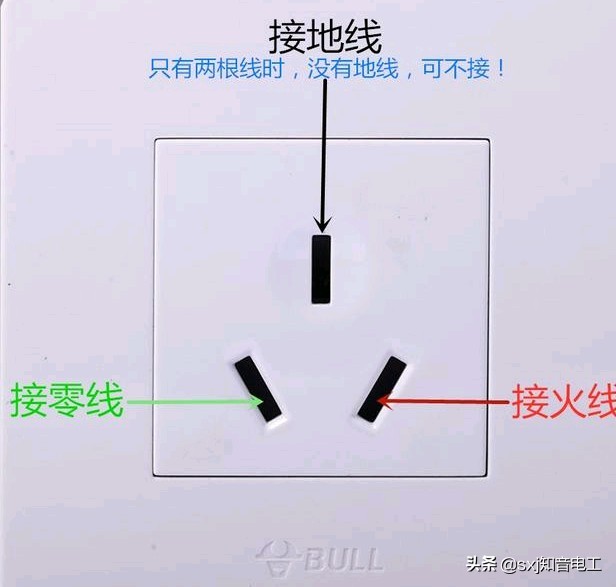

打开插座后盖板，标示pE接线端子孔内接地线，标示N的接线端子孔内接零线，标示L的接线端子孔内接火线。如下图所示：

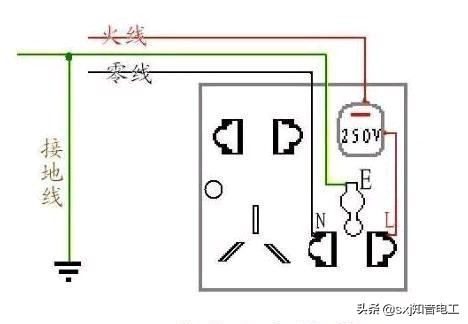

上图所示，单相插座接线原理图。

通过对单相电压220v插座的（零线火线地线）接线学习，我们初步学会了单相插座的连接方法，所以安装这个单相组合插座连接线也就很好连接了。

串连方法：把上面四个插座面板背后标示为L的火线接线端子孔，用导线连接起来接电源的火线（L），标示为N的零线接线端子孔用导线连接起来接电源线的零线，标示为PE或“丄”的接线端子孔接接地线（PE）。

墙里的三根线，怎么接到插座面板上？

由于题主给出的附图画面模糊不清，通过认图变色比较困难。

这里sxj知音电工只能简单的介绍一下，一般情况下，室内的电线暗来敷设穿线，分色使用原则：黄色，绿色，红颜色分别当做火线L1，L2，L3使用。蓝色线当作零线N使用，黑色线或者黄绿双色线，一般情况下当作接地线PE使用。

关注sxj知音电工，了解更多的电路维修知识以及安全用电常识。
