大功率电阻一般采用什么插-为什么控制柜要用大功率线绕电阻器？

大家好，今天小编关注到一个比较有意思的话题，就是关于大功率电阻一般采用什么插的问题，于是小编就整理了5个相关介绍大功率电阻一般采用什么插的解答，让我们一起看看吧。

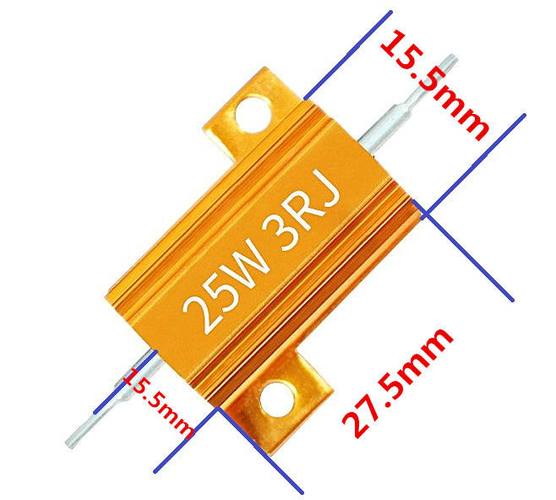

为什么控制柜要用大功率线绕电阻器？

不是控制柜必须使用大功率线绕电阻器，而是大功率线绕电阻器要完成其控制要求的功能，如果不需要它，完全可以不用。很多控制柜就不需要大功率线绕电阻，需要的很少见。比如常见的大量普通电动机启动控制柜就无需大功率线绕电阻，而电动机变频启动控制柜则需要大功率线绕电阻作为刹车电阻。

电视机开关电源部分的大功率电阻有啥用？

一般有几个，RCD电路的电阻，尖峰电压吸收用的，阻值一般在10K以上，接在变压器的初级上面开关管或开关电路IC的启动电阻，启动开关电路用的，阻值一般在50K以上，接在开关管的基极或IC的供电脚开关管的限流电阻，限制开关电路的工作电流用的，阻值一般在0.几欧，接在开关管的发射极

电阻大功率大还是小？

是的。功率的标准公式是P=UI,在纯电阻电路(所做功均用来发热)中,该公式可变换为P=U^2/R,不难看出这就代表了在电压不变的情况下,电阻越大功率越小。且I=U/R,因此I也会随着R的增大而减小。

喇叭加电阻的疑问？

喇叭的直流电阻是喇叭的参数，一般要与放大器匹配，不同电阻的喇叭接在同一放大器上影响输出功率，听起来几乎没区别。

根据“串联电路的电流相等，并联电路电压相等”

功率P=V*V/R或P=I*I*R，其中V表示电压，I表示电流,R表示电阻

在并联电路中，电压相等，故功率P与电阻R成反比，即电阻大功率小；

而串联电路中，电流相等，故功率P与电阻成正比，即电阻大功率大。

假设有R1及R2两个电阻，对于并联电路：P1=V*V/R1，P2=V*V/R2

P1：P2=V*V/R1：V*V/R2，即R1：R2=1/P1：1/P2

故并联电路中，其电阻比等于功率的倒数比。

同理可以推出串联电路中

P1=I*I*R1，P2=I*I*R2

P1：P2=I*I*R1：I*I*R2

即R1：R2=P1：P2

故串联电路中电阻比等于功率比

想驱动高压包，用什么三极管，用几K电阻？

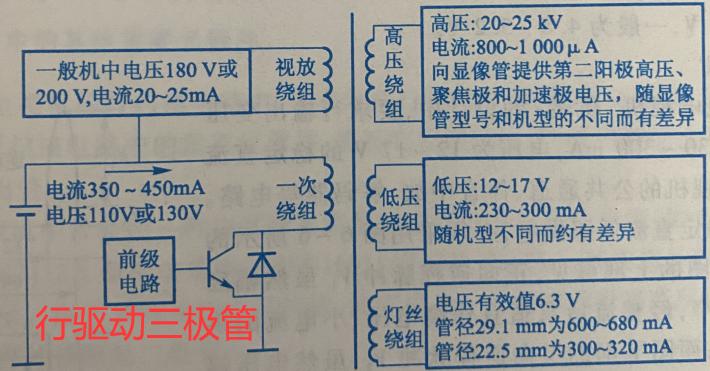

朋友们好，我是电子及工控技术，我来回答这个问题。高压包是带有显像管（CRT）的电视机中一个非常重要的部件，它的名字又叫行输出变压器。这种变压器可以产生高压、副高压、低压。它可以为显像管以及其它电路提供电源，比如在彩色电视机中的高压包可以为显像管的阳极提供20KV到27KV的高压；还提供160V到600V的加速电压，以及180V的末级视放电压和6.3V的显像管灯丝电压等。

高压包常用的驱动三极管

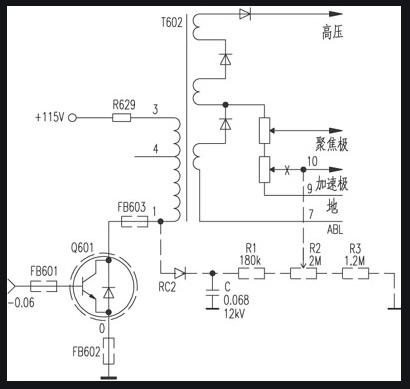

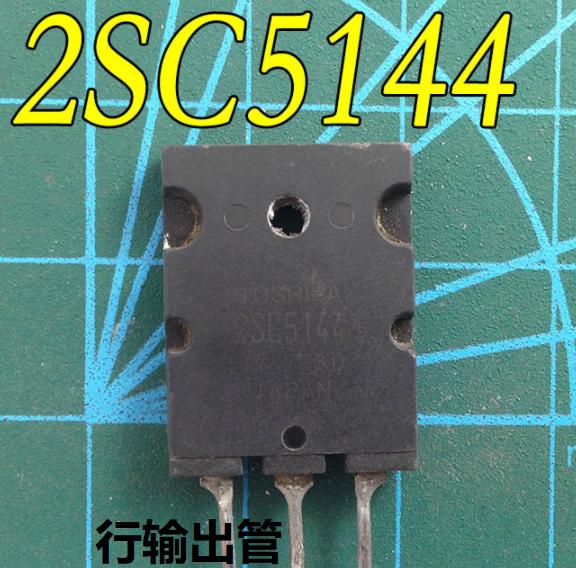

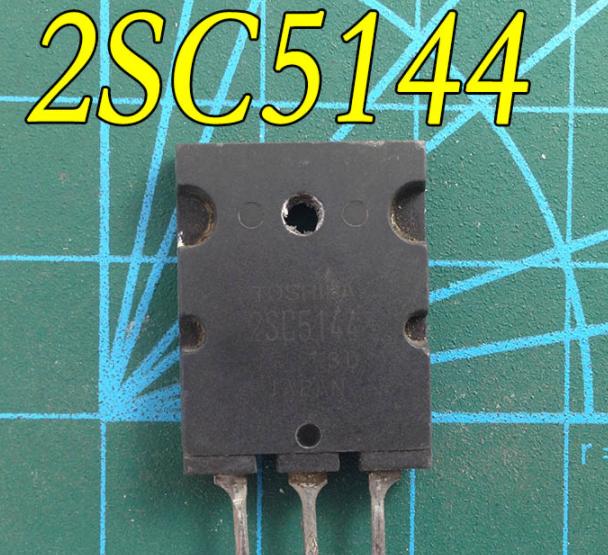

在电视机的行扫描电路中除了有高压包外，还需要行输出三极管来配合。我在维修电视机时常常用到一种内部带有阻尼二极管的专用高压包驱动大功率三极管2SD651和2SC5144，这种三极管由于内部结构比较特殊，它可以承受很高的反向峰值电压，在使用时不需要再外接阻尼二极管了，有时候也会用到2SC5905和2SD1557等三极管。由于高压包的输出驱动三极管是电视机中非常重要的器件，选用三极管驱动时要注意这样的几个参数能满足才行。比如它的反向击穿电压Ucbo＞1500V；集电极电流Ic＞5A且Uceo＞800V；它的耗散功率Pc＞60W才行。

我们知道，高压包一次绕组的的一端输入的电压大约在110V到130V之间，另一边是接行驱动管的集电极，由于行输出驱动三极管集电极上的脉冲电压可以达到电源电压的8倍到10倍的样子，因此选用驱动三极管应该使用中功率或者大功率一般使用的三极管才符合要求。至于电阻的选用从阻值来说一般用1K到4.7K的电阻，功率可以选择1瓦的就可以了，毕竟它流过的电流并不高。

总的来说高压包在电视机中地位重要，它是行扫描电路中的重要器件，也是电视机中的二次电源，电视机中的好多部分都需要它来提供电源，比如场输出电源、视频末级放大器电源、显像管的灯丝、聚焦极、加速极阳极等都是由高压包提供的。它在工作时会工作在高频率、高压、大电流和大功率的状态下因此选用驱动三极管也是十分重要的。一旦这部分电路出现故障，就会导致整个电视机都无法工作。

以上就是我对这个问题的看法。欢迎朋友们分享、留言、讨论。敬请关注电子及工控技术，感谢点赞。

中小功率三极管有多种塑封形式,具体叫什么封装忘了,小功率管(Pcm小于200mw)一般按楼上那位讲的这种多见,即:e,b,c,而8050,8550,13001...属于中功率管,绝大多数的封装都按大功率管脚的形式排例,即:e,c,b,本人印象中还末见过8050是ebc排例的! 本着"授人于鱼不如授人于渔"的原则,方法是:R*1档分别量三个脚,总有一个脚在同一表笔下另一表笔分别与另二脚接触时都导通一半(刻度约一半),这同一表笔下的就是b,表笔是红色的,是PNP型的8550,黑色的是NPN的8050,再用R*10k档来分eb结和bc结,一向表针不动另一向全通(基本全通)的是bc结,一向全通,另一向在中间的是eb结. 看你连三极管都拿在手上了还不懂怎样去区分三个脚,却要玩功率场效应管，有点悬... 数字型的万用表电阻档与二极管档表笔极性基本与指针式表相反(有极少数相同),你测出的是b脚,但确实无法判断c,e,只能插入测三极管放大系数孔中试了,读数在30-300之间的即是.

到此，以上就是小编对于大功率电阻一般采用什么插的问题就介绍到这了，希望介绍关于大功率电阻一般采用什么插的5点解答对大家有用。
