大功率漏电保护器接线图片-四相电漏保怎么接？

大家好，今天小编关注到一个比较有意思的话题，就是关于大功率漏电保护器接线图片的问题，于是小编就整理了5个相关介绍大功率漏电保护器接线图片的解答，让我们一起看看吧。

四相电漏保怎么接？

三相四极漏电开关怎么接线1.三相四线漏电保护器入端必须接零线N。

2.某常用品牌380V三相四线空开(断路器)漏电保护器3P N实物。零线N必须接入开关内,并与3根火线一起通过电流互感器一次线圈。

正常工作时,三根火线流入的电流矢量和等于流出的零线电流,电流互感器的次级没有电流。如果不接零线,就会有剩余电流,电流互感器次级就会感应出电流,推动脱扣机构动作,空开跳闸。、希望我的回答可以帮助到你

三相四线空气漏电开关接法如下

1、需要了解三相四线漏电保护器的接线柱，其中标有字母N的接线柱是零线，其余三个接线柱均是火线。

2、零线线头上的绝缘皮剥掉，然后将漏电保护器上零线接线柱上的螺丝拧开，并将裸露的零线插入接线柱中，最后再锁紧螺丝即可。

3、根据以上方法，将三根火线分别接入火线接线柱中，最后再通电测试即可。

几个漏电保护器接一起怎么接线？

方法是

1、漏电保护器也有不同的规格型号，所以接线的方式存在差异。如果是1P型号，先要找到带有N接线标志的端子，要与零线相连接，另外一条带有L标志，与火线相连接。如果是2P的漏电保护器，对于零线和火线就没有什么要求，只需要进出线相对应就可以了。如果是3P的，首先需要找到N端与零线相连接，其余的三个与ABC相连接就可以了。

2、如果选择的是3P的漏电保护器，在三相电路当中接线就比较简单。首先需要接三根火线，进线端和出线端需要对应三根不同的火线。而且左面三个接线端子需要接入火线，另外一个接线柱需要接入零线上面，都有L和N的标注。

2、如果选择的是2P的漏电保护器，对于火线和零线没有什么要求，一般来说会按照左零右火的原则来接线。进线端的左边需要接入火线，上面有L的标注，右侧需要接入到N的接线柱上面，然后确保接线柱不会出现松动，用绝缘胶布包裹住，这样就能够保证接线到位。

漏电保护器和闸刀怎样接线？

漏电保护器在闸刀的前边，首先把漏电保护器安装好，用螺丝刀把漏电保护器开关上边的接线端子夹板的螺丝松开，把进电源的线头去皮，如果是多股线就用钳子夹扁，插入接线端子夹板的中间用螺丝刀固紧，漏电保护器下边出电源线接刀闸上边的接线端子，刀闸下边接控制线，然后根据刀闸的功率安装保险丝。

公牛漏电保护器的接线？

把入户线（也就是火线和零线）的两头插入上面的两个孔（两个接线柱）固定好，输出插下面两个孔（两个接线柱），然后固定好即可。

断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

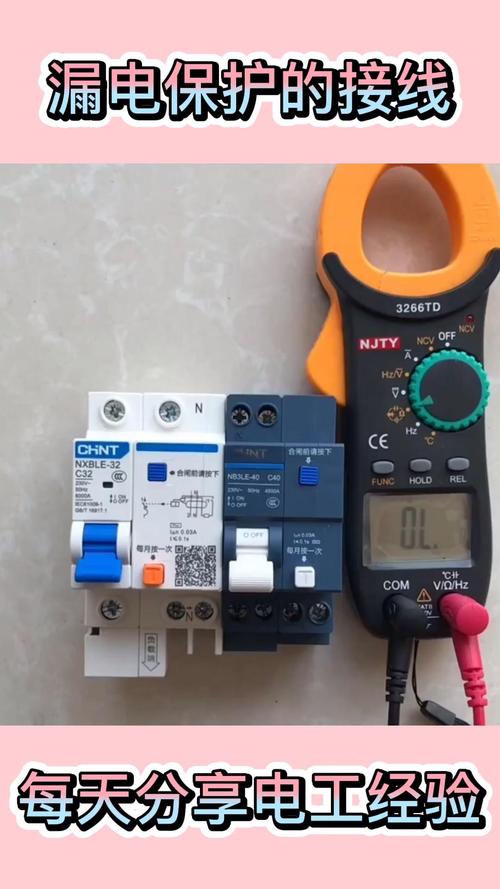

漏电保护器的正确接法？

漏电保护器接线方法如下：

1、零线接到（N)火线接到另一个就可以。

2、用电笔测一下，找到零线和火线。然后对应连接。

3、蓝色是零线，红色是火线，特别注意，接线之前一定要断电，零线和火线不要接反。

接线注意：

对于1p+N漏电断路器，N极没有过载保护特性即没流脱扣功能。如果电源侧接反，当关掉开关后，火线仍然带电，因为1P+N只断开火线，不断开零线。如果漏电保护器输入输出接反，会导致电子式漏电保护器的脱扣线圈无法随电源切断而断电，以致长时间通电而烧毁。

漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。

到此，以上就是小编对于大功率漏电保护器接线图片的问题就介绍到这了，希望介绍关于大功率漏电保护器接线图片的5点解答对大家有用。
